梯形丝杠的主要参数

发布日期:2022-08-15 13:55:03 来源:公司新闻 点击:

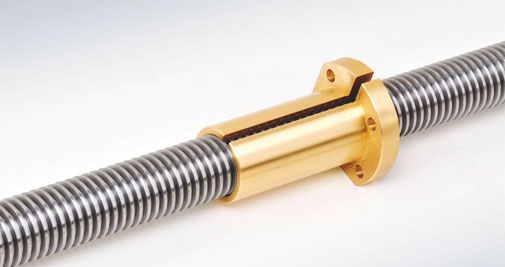

梯形丝杠因为其自身转换效率高、导程大等优势应用范围愈加广泛,同时梯形丝杠在低速转动时可以提供较快的进给等优势,在速度上是较佳的选择。下面就来为大家分享下梯形丝杠的主要参数!

1、外径

外径与外螺纹牙顶相重合的假想圆柱面直径——亦称公称直径。

2、内径

内径与外螺纹牙底相重合的假想圆柱面直径,在强度计算中作危险剖面的计算直径。

3、螺距

螺距相邻两牙在中径圆柱面的母线上对应两点间的轴向距离。

梯形丝杠厂家

梯形丝杠参数计算,梯形丝杠自锁

4、导程

导程同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离。

5、线数

螺纹螺旋线数目,一般为便于制造n≤4螺距、导程、线数之间关系:L=nP。

6、牙型角

螺纹轴向平面内螺纹牙型两侧边的夹角。

7、牙型斜角

螺纹牙型的侧边与螺纹轴线的垂直平面的夹角。

以上是博特精工为大家分享的梯形丝杠在使用中的产品参数,希望可以对大家有所帮助!在我们使用梯形丝杠的过程中,正确合理的方法可以提高梯形丝杠的寿命。
