滚珠丝杠反向器的作用?

发布日期:2022-07-07 09:53:46 来源:行业新闻 点击:

反向器在滚珠丝杠的运行中起着什么作用?滚珠丝杠的反向器有多种形式,其主要功能就是连接滚珠循环的两端,使每个循环回路都是闭路循环,其在螺母和螺杆之间做无限循环运动。

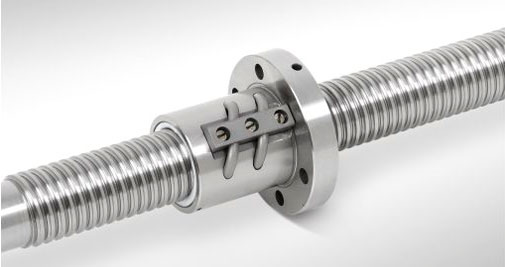

滚珠丝杠反向器

滚珠丝杠工作原理,滚珠丝杠型号及参数

滚珠丝杠内循环有三种反向装置,按照外型分为,圆形和腰型,还有这一种是反向板,配合螺母内螺纹弧度安装进去,用S型弯道进行循环,国内长见的是圆形内循环反相器,而且是塑胶的,国外一般采用金属腰型反相器居多。反向器作为内循环滚珠螺传动的关键元件,在滚珠丝杠的运行中起着非常重要的作用。

不同的循环方式反向器也不一样,内循环的一般是链接相邻两条滚道形成一个循环回路。端盖循环和端部导流是在螺母两端各有一个反向器,形成循环回路;插管循环,是使用一根弯管将钢球从一头导出另一头导入形成回路。

以上是博特小编分享的滚珠丝杠反向器的作用,您了解了吗?山东博特精工是行业内较大的滚珠丝杠生产厂家,自建厂50多年来,一直致力于滚动功能部件的研发,取得了较为显著的成果,您可来图定制丝杠。
