分享梯形丝杠螺纹的主要参数

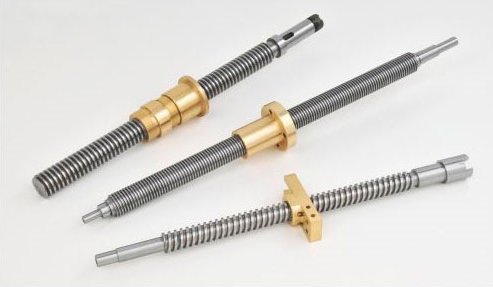

梯形丝杠广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠和经高精度冷轧加工成型的冷轧滚珠丝杠轴承。下面分享梯形丝杠螺母螺纹的主要参数：

1、外径d（大径）（D）——与外螺纹牙顶相重合的假想圆柱面直径——亦称公称直径

2、内径（小径）d1(D1)——与外螺纹牙底相重合的假想圆柱面直径，在强度计算中作危险剖面的计算直径

3、中径d2——在轴向剖面内牙厚与牙间宽相等处的假想圆柱面的直径，近似等于螺纹的平均直径d2≈0.5(d+d1)

4、螺距P——相邻两牙在中径圆柱面的母线上对应两点间的轴向距离

5、导程（S）——同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离

6、线数n——螺纹螺旋线数目，一般为便于制造n≤4螺距、导程、线数之间关系：S=nP

7、螺旋升角ψ——在中径圆柱面上螺旋线的切线与垂直于螺旋线轴线的平面的夹角。

8、牙型角α——螺纹轴向平面内螺纹牙型两侧边的夹角9）牙型斜角β——螺纹牙型的侧边与螺纹轴线的垂直平面的夹角。对称牙型

各种螺纹（除矩形螺纹）的主要几何尺寸可查阅有关标准——公称尺寸为螺纹外径对管螺纹近似等于管子的内径。
