滚珠丝杆螺母副的工作原理

发布日期:2023-05-26 16:47:26 来源:公司新闻 点击:

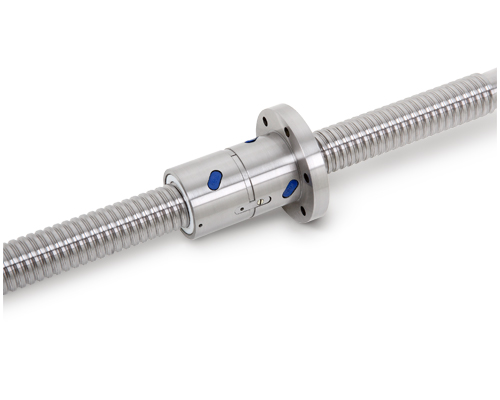

滚珠丝杆螺母副是目前数控机床中回转运动常用的一种传动装置,它是由滚珠滚动来代替螺母副的滑动,摩擦力较小并且具有良好的性能。

滚珠丝杆螺母副的工作原理

滚珠丝杆螺母副的工作原理是通过在丝杆和螺母上加工弧形螺旋槽,组合成螺旋滚道并且在滚道中添加滚珠,滚珠会沿着滚道进行滚动,经过回珠管周而复始进行循环运动,回珠管还会起到挡珠的作用,用来防止滚珠从滚道中掉落。

滚珠丝杆螺母副承受的主要是轴向载荷,滚珠丝杆螺母副收到的径向载荷主要是卧式丝杆自身的重量,在安装的时候需要注意螺母座孔和螺母之间的配合,还需要保证孔和端面之间的垂直度,此时需要根据载荷大小和方向来选择轴承,并且安装配置的形式和丝杆的长短都有关系,如果丝杆较长应该选择两支撑结构,如果丝杆较短应该采用单支撑结构。
