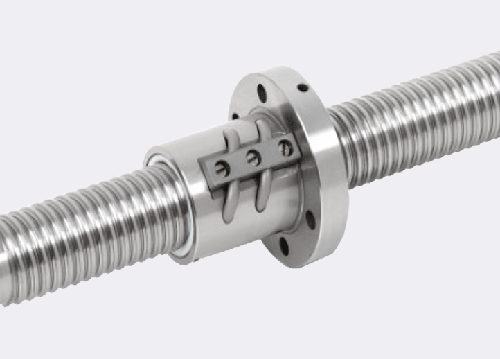

如何解决滚珠丝杠产生的反向间隙?

发布日期:2021-12-08 09:51:47 来源:行业新闻 点击:


  如何解决滚珠丝杠产生的反向间隙?消除滚珠丝杠螺母的间隙和对其施加预紧力,对于实现精密位移传动十分必要。为此,通常采用双螺母的结构。

  1、垫片式,一般用螺钉把两个带凸缘的螺母固定在壳体的两侧,并在其中一个螺母的凸缘中间加垫片,调整垫片的厚度,使螺母产生轴向位移以消除间隙。很多厂家是以回转顶尖、丝杠、轴加工、数控车床加工、刀柄刀杆、夹头接杆为公司的主打产品,垫片式的特点是结构简单、刚度好,但调整时需修磨垫片,在工作中不能随时调整。这种消除间隙的方法,适用于一般精度的机构。

  2、螺纹式。在两个丝杠螺母中,一个螺母的外端有凸肩,而另一个螺母有一段外螺纹,并用两圆螺母固定锁紧,旋转两个锁紧圆螺母,即可消除间隙。螺纹式的特点是结构紧凑、调整方便,应用较广泛。

  3、齿差式。在两个螺母的凸肩上加工出相差一个齿的齿轮,再装入内齿圈中。为了获得微小的调整量,这种结构的特点是调整精确可靠,定位精度高,但结构比较复杂。目前在数控机床上应用较广。
